Semiotic：把”流式渲染 + AI 生成图表”做进同一个 React 可视化库
在 React 数据可视化这个赛道里，Recharts 胜在生态、ECharts 胜在性能与功能广度。nteract 团队维护的 Semiotic 选择了一条不太一样的路：它把自己定位成 “a React data visualization library designed for AI-assisted development”——既保留 D3 式的底层控制力，又给 LLM 生成图表准备了 schema、诊断器和一个 MCP server。本文基于其官网 semiotic.nteract.io 与 GitHub README，做一次一手梳理。当前最新版本为 3.12.0（2026-09-30 发布），要求 React 18.1 或 19。
一、背景：图表库为什么要”为 AI 辅助开发而设计”
过去两年，前端写图表的方式发生了一个微妙变化：越来越多的图表不是人手写 props，而是由 Claude Code、Cursor 这类 AI 编码助手根据一句话需求生成。这带来两个新问题：其一，LLM 需要一份机器可读的 prop schema，否则它只能靠猜；其二，AI 生成的图表经常”能跑但不对”——轴截断、对数域取了负值、配色有误导性——需要一个程序化的体检工具。Semiotic 3.x 的所有”AI 相关”投入，都是围绕这两个问题展开的。
二、概念与三层 API
Semiotic 把 API 按抽象深度分成三层（官方称 “One Library, Three Levels”），让你”从简单开始，只在需要时增加复杂度”：
| 层级 | 面向场景 | 代表组件 |
|---|---|---|
| Charts（图表） | 20 个开箱即用组件，传数据、设几个 prop 就出图 | <LineChart data xAccessor yAccessor /> |
| Frames（帧） | 四个 Frame 组件提供渲染、交互、布局的完全控制 | StreamXYFrame / StreamOrdinalFrame / StreamNetworkFrame / StreamGeoFrame |
| Utilities（工具） | 用 Axis、Legend、Brush、DividedLine 自由拼装 | 直接在 <svg> 里组合底层组件 |
官方称共覆盖 40+ 图表类型：XY 类 13 种（折线、面积、堆叠、散点、气泡、热力、K 线、散点矩阵等）、分类类 16 种（柱状、堆叠、Likert、漏斗、箱线、小提琴、山脊、饼图、仪表等）、网络类 8 种、地理类 4 种、实时类 5 种。
三、技术机制：流式引擎与分层渲染
流式引擎是 Semiotic 区别于普通图表库的核心。官方描述：Canvas 渲染的 push API，目标 60fps，采用双画布架构、环形缓冲窗口（ring buffer windowing）与微任务批处理摄入；衰减（decay）、脉冲（pulse）、陈旧标记（staleness）这些监控仪表盘常用的视觉编码被直接做进渲染管线，而不是外接补丁。静态数据只是”push API 的退化情况”——同一份组件，传数组是静态图，ref.push() 是实时图。

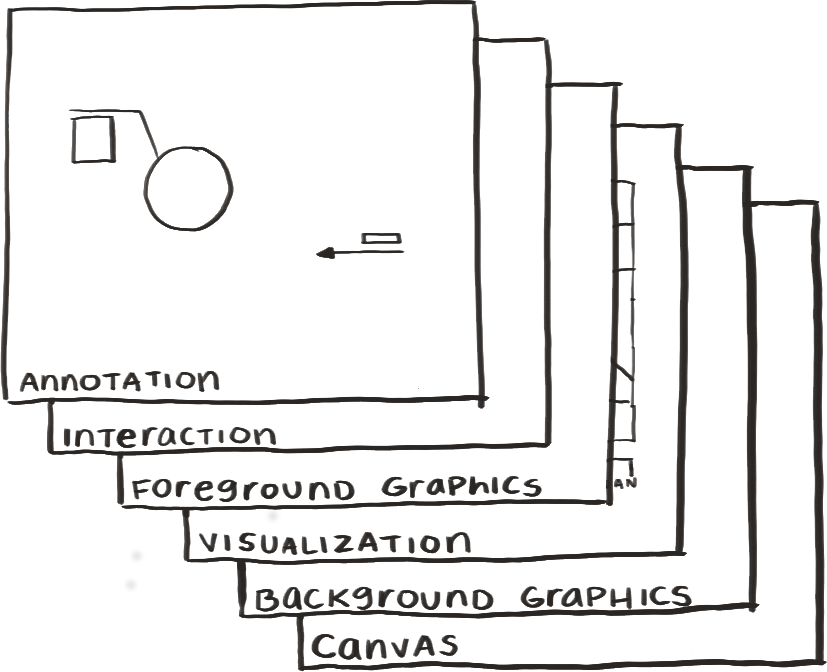

上图的 layers.png 是 Semiotic 经典的手绘分层模型：最底层是 Canvas，往上依次是 Background Graphics（背景网格、参考线）、Visualization（真正的图元）、Foreground Graphics（前景高亮）、Interaction（hover、刷选）、最顶是 Annotation（标注）。这种分层让”图元”和”交互/标注”解耦，标注成为与数据绑定的对象，会随图表平移缩放一起走，而不是事后贴上去的贴图。
联动视图由 LinkedCharts 提供：hover 一张图，另一张图同步高亮；在散点图上刷选，柱状图按 union / intersect / crossfilter 模式联动过滤——官方称不需要你自己写跨组件状态管理。

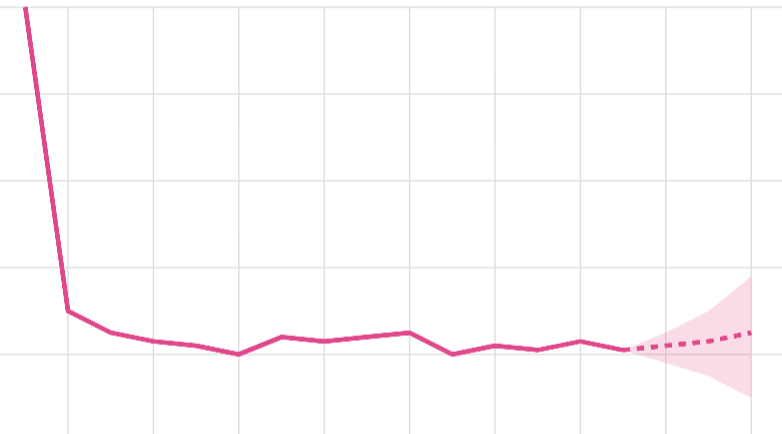

统计叠加内置在库里：带置信包络的预测、异常检测、LOESS 平滑、趋势线（如上图所示，历史为实线、预测段为虚线并展开置信带），可以自动计算，也可以接入你自己 ML 模型的预计算结果。
四、AI 工具链：图表库第一次把 MCP server 当一等公民
这是 Semiotic 最激进的部分，官方 README 列得很细：
semiotic/ai：一个 import 即得的、面向 LLM 代码生成的图表能力目录（XY / 序数 / 网络 / 实时 / 地理 / 数值 / 可移植配方）；ai/schema.json：每个组件、每个 prop 的机器可读 schema；npx semiotic-mcp：一个 MCP server，让任何 MCP 客户端直接驱动图表渲染；npx semiotic-ai --doctor：命令行校验组件 + prop JSON，给拼写错误提示与反模式告警；diagnoseConfig(component, props)：程序化反模式检测，覆盖校验、编码、无障碍乃至”误导性设计”（deception）；auditData()：图表感知的数值预检——那些”schema 校验通过但数学上会炸”的输入（非有限值、零跨度定义域、对数轴遇到负值、归一化分母为 0、尺度被极值带偏）；- 另外还有
AGENTS.md/CLAUDE.md/llms.txt，以及与 Vega-Lite 的双向翻译fromVegaLite()。
五、关键口径：官方自己承认的边界
这是本文最想强调的部分——Semiotic README 在宣传之外，罕见地把限制写得很直白：
- AI 生成正确率不做保证：官方引用了 2026 年 7 月 27 日针对 GPT-5.6 的评测报告，并明确写道——该报告 “reports model- and task-specific results; it does not guarantee first-try correctness”。也就是说，“LLM 不看示例也能写出正确 Semiotic 代码”是一个随模型、随任务波动的指标，而非产品承诺。
- 无障碍合规库不能替你兜底：欧盟无障碍法案（EAA）自 2025 年 6 月 28 日起适用于相关产品，官方明确 “A chart library cannot certify an application’s legal compliance”——库只提供可测试的基础设施（键盘交互、可访问数据表、reduction-motion、强制配色、对比度测试），是否合规仍由应用方负责。
- 它不是所有场景的最优解：官方在 “When to use something else” 一节里直接劝退两类用户——“如果只是永远不需要自定义的标准柱状/折线图，Recharts 生态更大、社区示例更多”；“如果要 GPU 加速渲染百万级数据点，Apache ECharts 更合适”。Semiotic 是给”已经不满足于 Recharts/ECharts”的项目准备的。
- SSR 首屏需手动注册插件：Chart HOC 只注册需要的 mark 插件，但直接用
StreamXYFrame时其余内建插件是首次客户端绘制时才按需加载；若 SSR 或第一帧必须包含全部图元，需要手动调registerBuiltInXYPlugins()——这是 tree-shaking 与首屏性能之间的取舍。
六、优势与局限
优势：
- 流式 + 静态同 API：监控大屏和静态报表可以用同一套组件代码；
- 图表类型跨度大：时间序列、网络图、地图、统计分布同库同 API，跨类型联动是独门优势；
- 为 AI 生成而设计的工程闭环：schema + doctor + diagnoseConfig + MCP server，把”LLM 画图”从碰运气变成可诊断流程；
- 序列化与互操作：图表可 toConfig/fromConfig、可导出 JSX、可吃 Vega-Lite spec，便于在 notebook、AI 生成结果与产品代码间往返。
局限：
- 学习曲线偏陡：Frames 层与底层 Utilities 接近 D3 心智模型，对只想快速出图的团队不如 Recharts 友好；
- 超大规模点性能不是主打：官方自己建议百万点级场景用 ECharts；
- AI 工具链依赖现代编码助手生态：MCP server、AGENTS.md 这些投入在不用 AI 编码的团队里价值为零；
- 3.12.0 仍在快速迭代：changelog 长达 20 万字符，API 短期内仍可能变动。
七、谁该关注它
- 监控/可观测性仪表盘团队：60fps 流式 + decay/staleness 编码 + 阈值告警，是它最对口的场景；
- 需要跨图表类型联动的 BI 产品：网络图 + 时间序列 + 地图同屏联动，正是官方宣称”长出来之后”的需求；
- 用 AI 编码助手做前端图表的团队：schema + doctor + MCP server 的组合，值得在你的下一个图表技术选型里做一次对照试验。
